MIG/MAG-Multiprozess-AC/DC-Impulsschweißgerät inklusive aller Kennlinien und Schweißprozesse, dekompakt, demodular

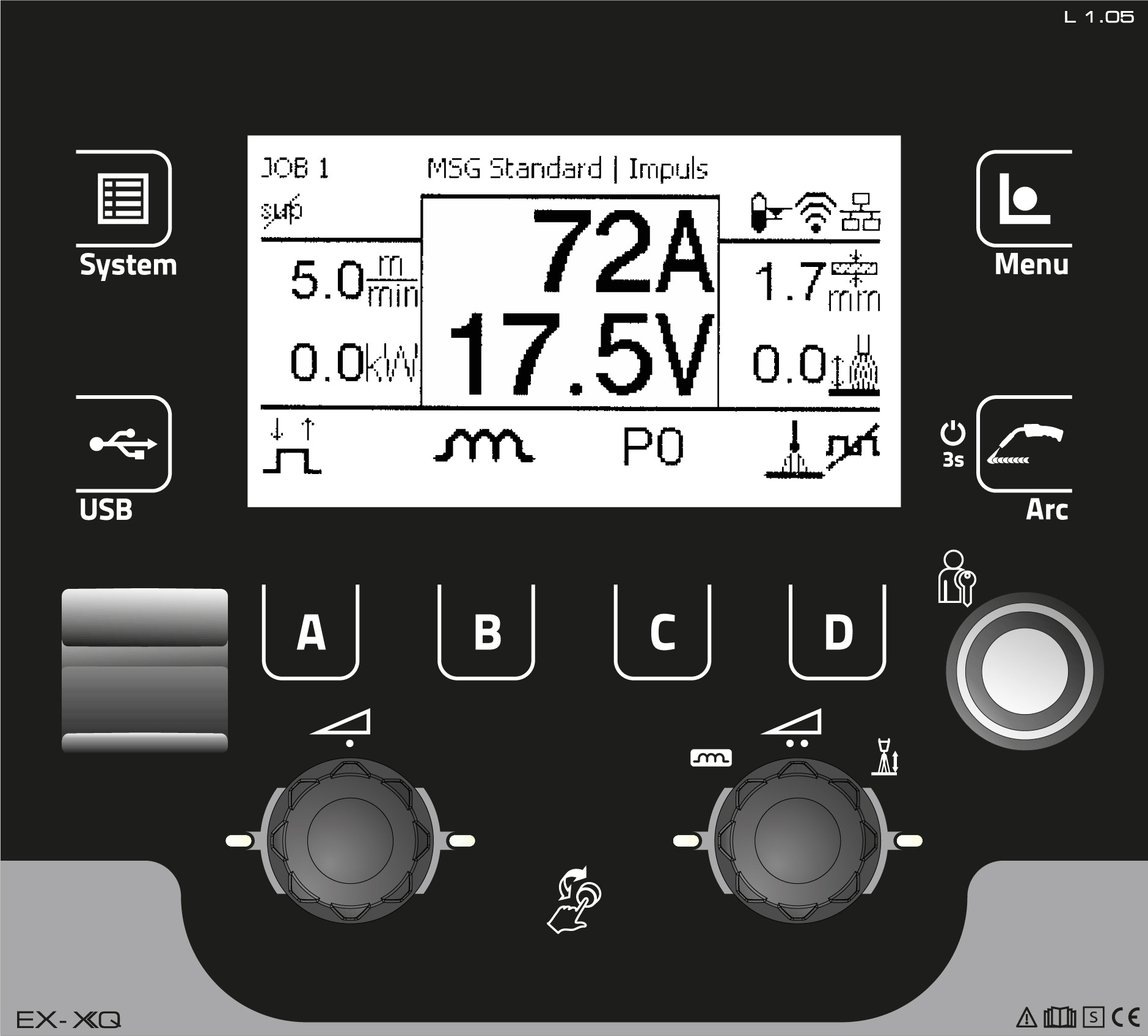

Expert XQ 2.0 Steuerung
MIG/MAG-Multiprozess-AC/DC-Impulsschweißgerät inklusive aller Kennlinien und Schweißprozesse, dekompakt, demodular
Expert 3.0 Steuerung
- Expert XQ 2.0 Steuerung
- Intuitiver Benutzerführung über LCD-Anzeige und Klartextanzeige aller Schweißparameter und Funktionen
- USB-Schnittstelle für Datenaufzeichnung und Datentransfer
- Auf Knopfdruck einfacher Wechsel der Schweißverfahren, zum Beispiel von forceArc/forceArc puls auf rootArc/rootArc puls oder Standard/Impuls
- Einstellung von allen Parametern im Programmablauf
- Verwaltung von Zugriffsrechten für verschiedene Bedienebenen der Steuerung über den Xbutton (Xbutton nicht im Lieferumfang inbegriffen – bitte unter "Zubehör" auswählen)
- Korrektur der Lichtbogenlänge
- Einstellung der Lichtbogendynamik (Drosselwirkung) von Soft bis Hard
- Sperrung der Steuerung für z.B. Transport auf Knopfdruck
- Kilo-Watt-Anzeige zur Berechnung der Streckenenergie
- Effektive Lichtbogenleistung zur Berechnung der Streckenenergie
- Vorinstallierte Sprachen für das Benutzermenü: BRA / CN / CZ / DA / DE / EN / ES / FIN / FR / HUN / IT / LVA / NL / PL / RU / ROU / SE / SVN / TR
| Bedienungsart | Synergic-Bedienung |
| Schweißverfahren | MIG/MAG |
| MIG/MAG-Impuls | |
| WIG-Liftarc | |
| E-Hand | |
| coldArc® XQ | |
| coldArc® puls XQ | |
| rootArc® XQ | |
| rootArc® puls XQ | |
| forceArc® XQ | |
| forceArc® puls XQ | |
| wiredArc XQ | |
| wiredArc puls XQ | |
| Positionweld | |
| Superpuls | |
| acArc puls (nur Titan XQ AC puls) | |
| Die Verfügbarkeit der Schweißverfahren kann je nach Gerätetyp variieren! | |
| Betriebsarten | 2-Takt |
| 4-Takt | |
| 2-Takt-Spezial | |
| 4-Takt-Spezial (Kraterfüllen) | |
| Punkten | |
| Parameter im Display | Schweißstrom |
| Drahtgeschwindigkeit | |
| Blechdicke | |
| JOB-Nummer | |
| Programmnummer | |
| Fehlercode | |
| Betriebsstunden | |
| Frei einstellbare Programme pro JOB | 16 |
| Funktionen | Drahtrückbrand |
| Einschleichen | |
| Gasvorströmzeit | |
| Gasnachströmzeit |
- 7‘‘ hochauflösendes Grafikdisplay mit Klartextanzeige und intuitiver Navigation durch Click Wheel und Funktionstasten
- Personalisierbar gemäß deinen individuellen Anforderungen
- Fünf Favoritentasten mit farblicher Statusanzeige
- Sämtliche Parameter und alle wichtigen Funktionen auf einen Blick und im direkten Zugriff
- Individuelle Doppelbelegungsfunktion (Hotkey) der Drucktasten
- Anzeige der gewählten Funktion im Display durch grafische Unterstützung
- Umfangreiches Hilfsmenü mit Tipps und Erläuterungen
- Xbutton für individuelle Zugangsberechtigung
- USB-Schnittstelle für Software-Updates und zum Kopieren von JOBs
- Ausgestattet mit drahtloser Anbindungsmöglichkeit
- Dynamische grafische Darstellung des Schweißablaufs mit Kennzeichnung des aktiven Einstellbereichs
- Schnelle und einfache Einstellung der JOB-Parameter über definierte Auswahlliste
- Schnellwahltasten mit individueller Doppelbelegung (Hotkey) zur direkten Auswahl von Funktionen
- Vorinstallierte Sprachen für das Benutzermenü: CN / CZ / DA / DE / EN / ES / FI / FR / HR / HU / IT / NL / PL / PT / RO / RU / SE / SL / TR
| Bedienungsart | Synergic-Bedienung |
| Schweißverfahren | MIG/MAG |
| MIG/MAG-Impuls | |
| WIG-Liftarc | |
| E-Hand | |
| coldArc® XQ | |
| coldArc® puls XQ | |
| rootArc® XQ | |
| rootArc® puls XQ | |
| forceArc® XQ | |
| forceArc® puls XQ | |
| wiredArc XQ | |
| wiredArc puls XQ | |
| Positionweld | |
| Superpuls | |
| acArc puls (nur Titan XQ AC puls) | |
| Die Verfügbarkeit der Schweißverfahren kann je nach Gerätetyp variieren! | |
| Betriebsarten | 2-Takt |
| 4-Takt | |
| 2-Takt-Spezial | |
| 4-Takt-Spezial (Kraterfüllen) | |
| Punkten | |
| Parameter im Display | Schweißstrom |
| Drahtgeschwindigkeit | |
| Blechdicke | |
| JOB-Nummer | |
| Programmnummer | |
| JOB-Finder | |
| JOB-Manager | |
| Frei einstellbare Programme pro JOB | 16 |
| Funktionen | Drahtrückbrand |
| Einschleichen | |
| Gasvorströmzeit | |
| Gasnachströmzeit |
- MIG/MAG-Multiprozess-Impulsschweißgerät, inklusive aller Kennlinien und Schweißprozesse, dekompakt
- acArc puls XQ – ideal für Aluminiumschweißen im Dünnblechbereich
- Dank acArc puls XQ saubere Schweißnähte ohne Schmauchspuren bei dünnsten Blechen
- Perfekte MIG/MAG-Schweißnähte auch bei langen Schweißleitungen
- Einknopf-Synergic-Steuerung
- Keine Steuerung im Schweißgerät.
- Die Steuerung erfolgt ausschließlich über das ausgewählte Drahtvorschubgerät
- Kein Zukauf von Kennlinien, alle Kennlinien für diesen Gerätetyp sind ab Werk im Lieferumfang enthalten
- Mit allen AC- und den bewährten DC-MIG/MAG-Kennlinien: acArc puls XQ, rootArc® XQ / rootArc® puls XQ, coldArc® XQ / coldArc® puls XQ, forceArc® XQ / forceArc® puls XQ, wiredArc XQ / wiredArc puls XQ, Impuls / superPuls und Positionweld
- Erfahren Sie mehr über unsere hochtechnologischen MIG/MAG-Lichtbögen, klicken Sie auf XQ-Process
- Synergic-Kennlinien für Fülldrähte
- Non Synergic-Betrieb zum manuellen Einstellen der Schweißparameter
- Zusätzlich geeignet zum E-Hand-Schweißen, WIG-Schweißen und Fugenhobeln
- Individuell einstellbare Programme pro JOB (Schweißaufgabe)
- Einstellbare Start- und Endkraterfunktionen
- Stufenlos einstellbare Lichtbogendynamik (Drosselwirkung)
- Ihre Vorteile
- flexFit-Gehäusesystem: Viele Zubehörteile und Optionen lassen sich über handelsübliche Nutensteine am Schweißgerät befestigen
- LED-Informationsleiste: Signalisiert den aktuellen Betriebszustand
- Stromsparend durch hohen Wirkungsgrad und Standby-Funktion
- Bestens geeignet zum Einsatz mit langen Schlauchpaketen
- Anschlussmöglichkeit für Fernsteller und Funktionsbrenner
- Einfacher, werkzeugloser Wechsel der Schweißpolarität
- Isolierter Drahtraum
- Spritzwassergeschützt IP23
- Optional über integriertes oder externes Gateway mit ewm Xnet-Software vernetzbar
- PC-Schnittstelle für Software PC300 XQ
- Sehr gute Brennerkühlung und damit Kosteneinsparung bei Brennerverschleißteilen durch hohe Kühlleistung 1500 W, leistungsstarke Kreiselpumpe und 8 Liter Kühlmitteltank
- Kostenloses WPQR-Paket zur Zertifizierung bis einschließlich EXC2 nach EN 1090 und zum Schweißen von unlegierten Stählen bis einschließlich S355

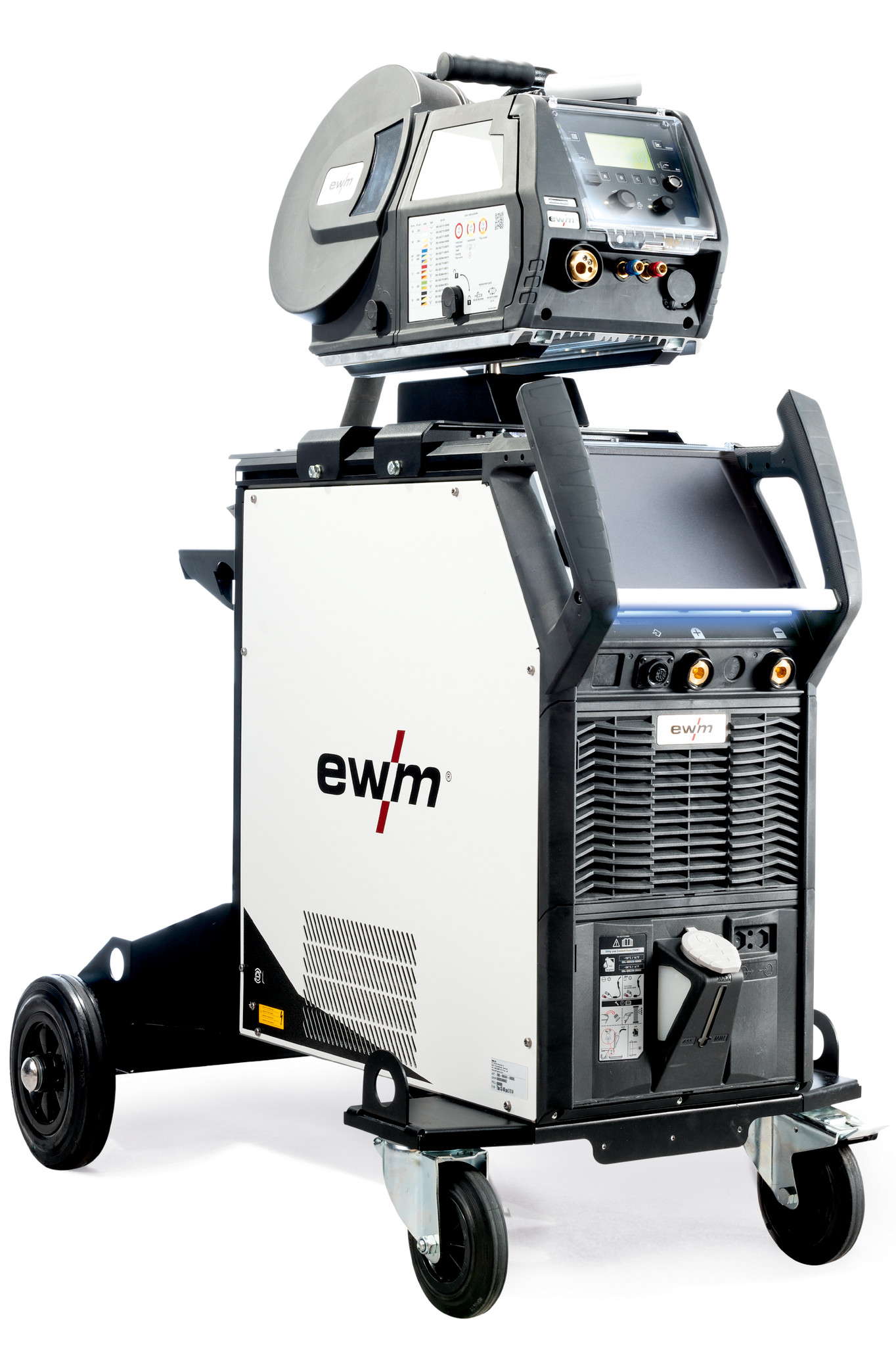

| Ausführung | Titan XQ 400 AC puls DW R1 5m |
| Einstellbereich Schweißstrom | 5 A - 400 A |
| Einschaltdauer 40 °C | 400 A / 80 % |
| 370 A / 100 % | |
| Leerlaufspannung | 82 V |
| Netzspannung (ab Werk) | 3 x 380 V - 400 V |
| Netztoleranzen (ab Werk) | -25 % bis +20 % |
| Netzfrequenz | 50 Hz / 60 Hz |
| Empf. Generatorleistung | 23.8 kVA |
| Wirkungsgrad | 88 % |
| Leistungsaufnahme Pi | 28 W |
| Kühlleistung bei 1 l/min | 1500 W |
| Pumpendruck | 3.5 bar |
| Tankinhalt | 8 l |
| Schutzart | IP23 |
| Prüfzeichen | |
| EMV Klasse | A |
| Maße (L x B x H) | 1152 mm x 686 mm x 976 mm |
| 45.4 inch x 27 inch x 38.4 inch | |
| Gewicht | 128.5 kg / 283.3 lbs |
| Normen | IEC 60974-1, -2, -10 CL.A |
