Tetrix 200 DC Comfort 2.0 puls 5P
Gasgekühltes WIG-DC-Inverterschweißgerät 5 A - 200 A
Tetrix 200 DC Comfort 2.0 puls 8P
Gasgekühltes WIG-DC-Inverterschweißgerät 5 A - 200 A

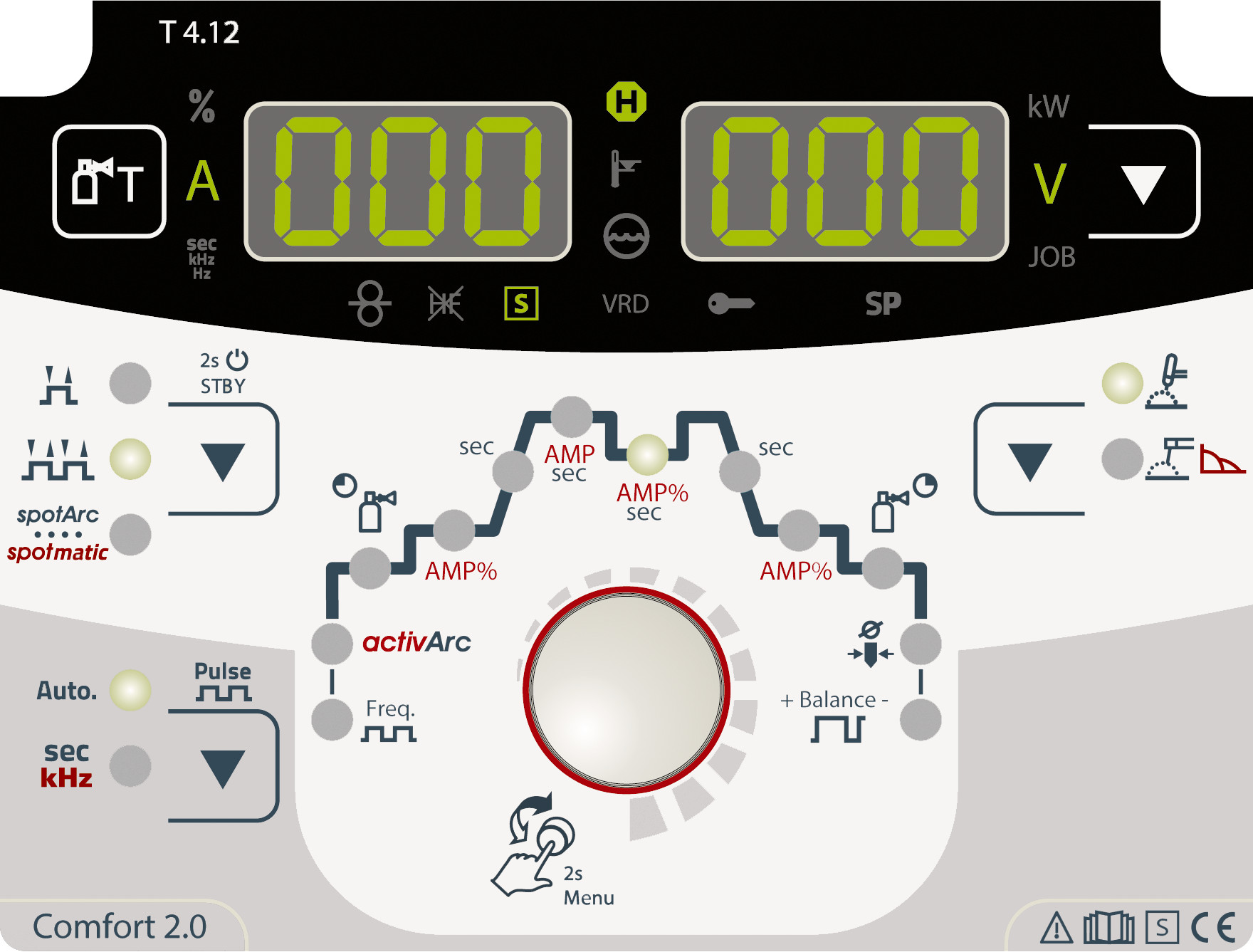

Steuerung Comfort 2.0
- Einknopfbedienung
- Anwahl Schweißablauf und Einstellung der Parameter über Click-Wheel, oder klassisch über Ablauftasten (Vor/Zurück)
- Expertmenü für erweiterte Einstellungen der Schweißparameter
- Einstellung der Schweißablaufparameter
- Start-, Schweiß-, Absenk- und Endstrom
- Upslope-/Downslope-Zeit
- Gasvor- und Gasnachströmzeit
- Elektrodendurchmesser
- Einstellung der Schweißablaufparameter mit LED-Benutzerführung
- Start-, Schweiß-, Absenk- und Endstrom
- Pulszeit und Pulspausezeit mit entsprechenden Slope-Zeiten
- Upslope-/Downslope-Zeit
- Gasvor- und Gasnachströmzeit
- Elektrodendurchmesser
Schweißverfahren WIG activArc spotArc spotmatic E-Hand Betriebsarten 2-Takt 4-Takt Zündmöglichkeiten HF Liftarc Pulsart Mittelwertpulsen kHz-Pulsen Puls-Frequenz Parameter im Display Schweißstrom Schweißspannung Schweißparameter Schweißleistung JOB-Nummer Anzahl frei definierbarer JOBs 100 Funktionen Gastest, Spülen Upslope/Downslope E-Hand-Funktionen Hotstart Arcforce Antistick Mittelwertpulsen Frequenz-Pulsschweißen
- Gasgekühltes WIG-DC-Inverterschweißgerät
- Verfahren und Funktionen
- WIG-Schweißen
- activArc – Präziser, fokussierter Lichtbogen mit reduzierter Wärmeeinbringung und tiefem Einbrand für beste Wurzelerfassung
- Elektronische HF-Zündung
- WIG-Liftarc-Schweißen
- WIG-Mittelwertpulsen, der vorgegebene Schweißstrom wird immer eingehalten, daher besonders geeignet zum Schweißen nach Schweißanweisungen
- 2-Takt-/4-Takt-Betrieb
- Punktschweiß-/Heft-Funktion (spotArc / spotmatic)
- E-Hand-Schweißen
- Einstellbarer Hotstartstrom und Hotstartzeit
- Einstellbares Arcforce
- E-Hand-Mittelwertpulsen
- Antistick-Funktion
- Ihre Vorteile
- Stromsparend durch hohen Wirkungsgrad und Standby-Funktion
- Anschlussmöglichkeit für Fernsteller und Funktionsbrenner
- 3,5 m Netzzuleitung mit 16 A Schuko-Stecker
- Überspannungsschutz: Keine Beschädigung des Gerätes durch versehentlichen Anschluss an 400 V Netzspannung
| Ausführung | Tetrix 200 DC Comfort 2.0 puls 5P |
| Einstellbereich Schweißstrom | 5 A - 200 A |
| Einschaltdauer 40 °C | 200 A / 25 % |
| 150 A / 60 % | |
| 140 A / 100 % | |
| Leerlaufspannung | 63 V |
| Netzspannung (ab Werk) | 1 x 230 V |
| Netztoleranzen (ab Werk) | -40 % bis +15 % |
| Netzfrequenz | 50 Hz / 60 Hz |
| Empf. Generatorleistung | 8.1 kVA |
| Wirkungsgrad | 86 % |
| Brenneranschluss | Tuchel, 5-polig |
| Schutzart | IP23 |
| Prüfzeichen | |
| EMV Klasse | A |
| Maße (L x B x H) | 428 mm x 181 mm x 294 mm |
| 16.9 inch x 7.1 inch x 11.6 inch | |
| Gewicht | 10 kg / 22.1 lbs |
| Normen | IEC 60974-1, -3, -10 CL.A |
Tetrix 200 DC MV Comfort 2.0 puls 5P
Gasgekühltes WIG-DC-Inverterschweißgerät 5 A - 200 A
Tetrix 200 DC Smart 2.0 puls 5P
Gasgekühltes WIG-DC-Inverterschweißgerät 5 A - 200 A
Steuerung Comfort 2.0

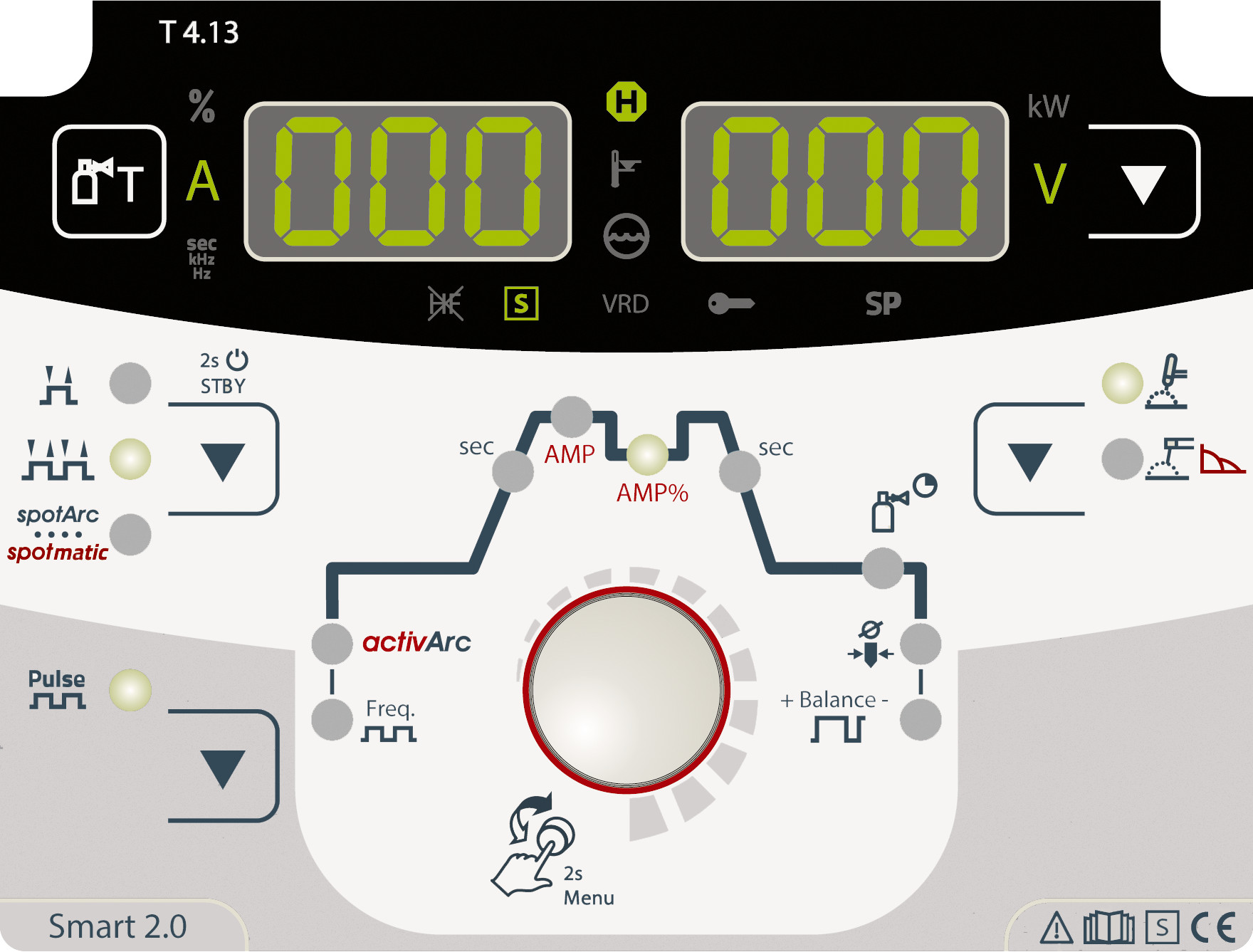

Steuerung Smart 2.0
- Einknopfbedienung
- Anwahl Schweißablauf und Einstellung der Parameter über Click-Wheel, oder klassisch über Ablauftasten (Vor/Zurück)
- Expertmenü für erweiterte Einstellungen der Schweißparameter
- Einstellung der Schweißablaufparameter
- Start-, Schweiß-, Absenk- und Endstrom
- Upslope-/Downslope-Zeit
- Gasvor- und Gasnachströmzeit
- Elektrodendurchmesser
- Einstellung der Schweißablaufparameter mit LED-Benutzerführung
- Start-, Schweiß-, Absenk- und Endstrom
- Pulszeit und Pulspausezeit mit entsprechenden Slope-Zeiten
- Upslope-/Downslope-Zeit
- Gasvor- und Gasnachströmzeit
- Elektrodendurchmesser
Schweißverfahren WIG activArc spotArc spotmatic E-Hand Betriebsarten 2-Takt 4-Takt Zündmöglichkeiten HF Liftarc Pulsart Mittelwertpulsen kHz-Pulsen Puls-Frequenz Parameter im Display Schweißstrom Schweißspannung Schweißparameter Schweißleistung JOB-Nummer Anzahl frei definierbarer JOBs 100 Funktionen Gastest, Spülen Upslope/Downslope E-Hand-Funktionen Hotstart Arcforce Antistick Mittelwertpulsen Frequenz-Pulsschweißen
- Einknopfbedienung
- Anwahl Schweißablauf und Einstellung der Parameter über Click-Wheel, oder klassisch über Ablauftasten (Vor/Zurück)
- Expertmenü für erweiterte Einstellungen der Schweißparameter
- Einstellung der Schweißablaufparameter
- Start-, Schweiß-, Absenk- und Endstrom
- Upslope-/Downslope-Zeit
- Gasvor- und Gasnachströmzeit
- Elektrodendurchmesser
- Einstellung der Schweißablaufparameter mit LED-Benutzerführung
- Start-, Schweiß-, Absenk- und Endstrom
- Pulszeit und Pulspausezeit mit entsprechenden Slope-Zeiten
- Upslope-/Downslope-Zeit
- Gasvor- und Gasnachströmzeit
- Elektrodendurchmesser
Schweißverfahren WIG activArc spotArc spotmatic E-Hand Betriebsarten 2-Takt 4-Takt Zündmöglichkeiten HF Liftarc Pulsart Mittelwertpulsen Parameter im Display Schweißstrom Schweißspannung Schweißparameter Schweißleistung Funktionen Gasvor- und Gasnachströmzeit Upslope-/Downslope-Zeit Start-, Schweiß-, Absenk- und Endstrom Puls- und Pausestrom Elektrodendurchmesser Puls-Frequenz und -Balance E-Hand-Funktionen Hotstart Arcforce Antistick Mittelwertpulsen
- Gasgekühltes WIG-DC-Inverterschweißgerät
- Verfahren und Funktionen
- WIG-Schweißen
- activArc – Präziser, fokussierter Lichtbogen mit reduzierter Wärmeeinbringung und tiefem Einbrand für beste Wurzelerfassung
- Elektronische HF-Zündung
- WIG-Liftarc-Schweißen
- WIG-Mittelwertpulsen, der vorgegebene Schweißstrom wird immer eingehalten, daher besonders geeignet zum Schweißen nach Schweißanweisungen
- 2-Takt-/4-Takt-Betrieb
- Punktschweiß-/Heft-Funktion (spotArc / spotmatic)
- E-Hand-Schweißen
- Einstellbarer Hotstartstrom und Hotstartzeit
- Einstellbares Arcforce
- E-Hand-Mittelwertpulsen
- Antistick-Funktion
- Ihre Vorteile
- Stromsparend durch hohen Wirkungsgrad und Standby-Funktion
- Anschlussmöglichkeit für Fernsteller und Funktionsbrenner
- 3,5 m Netzzuleitung mit 16 A Schuko-Stecker
- Überspannungsschutz: Keine Beschädigung des Gerätes durch versehentlichen Anschluss an 400 V Netzspannung
| Ausführung | Tetrix 200 DC Comfort 2.0 puls 5P |
| Einstellbereich Schweißstrom | 5 A - 200 A |
| Einschaltdauer 40 °C | 200 A / 25 % |
| 150 A / 60 % | |
| 140 A / 100 % | |
| Leerlaufspannung | 63 V |
| Netzspannung (ab Werk) | 1 x 230 V |
| Netztoleranzen (ab Werk) | -40 % bis +15 % |
| Netzfrequenz | 50 Hz / 60 Hz |
| Empf. Generatorleistung | 8.1 kVA |
| Wirkungsgrad | 86 % |
| Brenneranschluss | Tuchel, 5-polig |
| Schutzart | IP23 |
| Prüfzeichen | |
| EMV Klasse | A |
| Maße (L x B x H) | 428 mm x 181 mm x 294 mm |
| 16.9 inch x 7.1 inch x 11.6 inch | |
| Gewicht | 10 kg / 22.1 lbs |
| Normen | IEC 60974-1, -3, -10 CL.A |
| Ausführung | Tetrix 200 DC MV Comfort 2.0 puls 5P |
| Einstellbereich Schweißstrom | 5 A - 200 A |
| Einstellbereich Schweißstrom @ 115 V | 5 A - 150 A |
| Einschaltdauer 40 °C | 200 A / 25 % |
| 150 A / 60 % | |
| 140 A / 100 % | |
| Einschaltdauer @ 115 V | 150 A / 35 % |
| 120 A / 60 % | |
| 100 A / 100 % | |
| Leerlaufspannung | 90 V |
| Netzspannung (ab Werk) | 1 x 230 V |
| Netzspannung (möglich) | 1 x 115 V |
| Netztoleranzen (ab Werk) | -40 % bis +15 % |
| Netztoleranzen (ab Werk) @ 115 V | -15 % bis +15 % |
| Netzfrequenz | 50 Hz / 60 Hz |
| Empf. Generatorleistung | 8.1 kVA |
| Empf. Generatorleistung @ 115 V | 5.5 kVA |
| Wirkungsgrad | 86 % |
| Leistungsaufnahme Pi | <50 W |
| Schutzart | IP23 |
| Prüfzeichen | |
| EMV Klasse | A |
| Maße (L x B x H) | 428 mm x 181 mm x 294 mm |
| 16.9 inch x 7.1 inch x 11.6 inch | |
| Gewicht | 10.8 kg / 23.8 lbs |
| Normen | IEC 60974-1, -3, -10 CL.A |
Tetrix 300 Comfort 2.0 puls 5P TM
Modulares WIG-Schweißgerät, DC Flexibel erweiterbar mit Fahrwagen und Kühlmodul 5 A - 300 A
Tetrix 300 Comfort 2.0 puls 8P TM
Modulares WIG-Schweißgerät, DC Flexibel erweiterbar mit Fahrwagen und Kühlmodul 5 A - 300 A
Steuerung Comfort 2.0
- Einknopfbedienung
- Anwahl SchweiÃablauf und Einstellung der Parameter über Click-Wheel, oder klassisch über Ablauftasten (Vor/Zurück)
- Expertmenü für erweiterte Einstellungen der SchweiÃparameter
- Einstellung der SchweiÃablaufparameter mit LED-Benutzerführung
- Start-, SchweiÃ-, Absenk- und Endstrom
- Pulszeit und Pulspausezeit mit entsprechenden Slope-Zeiten
- Upslope-/Downslope-Zeit
- Gasvor- und Gasnachströmzeit
- Elektrodendurchmesser
Schweißverfahren WIG activArc spotArc spotmatic E-Hand Betriebsarten 2-Takt 4-Takt Zündmöglichkeiten HF Liftarc Pulsart Mittelwertpulsen kHz-Pulsen Puls-Frequenz Parameter im Display Schweißstrom Schweißspannung Schweißparameter Schweißleistung JOB-Nummer Anzahl frei definierbarer JOBs 100 Funktionen Gastest, Spülen Upslope/Downslope E-Hand-Funktionen Hotstart Arcforce Antistick Mittelwertpulsen Frequenz-Pulsschweißen
- Modulares WIG-DC-Inverterschweißgerät, gas- oder wassergekühlt
- Steuerung Comfort 2.0, einfache Bedienung durch Click-Wheel
- WIG-Schweißen
- activArc – Präziser, fokussierter Lichtbogen mit reduzierter Wärmeeinbringung und tiefem Einbrand für beste Wurzelerfassung
- Elektronische HF-Zündung
- WIG-Liftarc-Schweißen
- Ohne Aufpreis ausgerüstet mit Kennlinien für EWM activArc und EWM spotArc
- WIG-Mittelwertpulsen, der vorgegebene Schweißstrom wird immer eingehalten, daher besonders geeignet zum Schweißen nach Schweißanweisungen
- WIG-Pulsautomatik mit automatischer Vorgabe der erforderlichen Pulsparameter
- WIG-Pulsen im Hz- und kHz-Bereich bis 15 kHz
- 100 freie Speicherplätze für wiederkehrende Schweißaufgaben (JOBs)
- 2-Takt-/4-Takt-Betrieb
- Über Brennertaster abrufbarer verminderter Zweitstrom
- Punktschweiß-/Heft-Funktion (spotArc / spotmatic)
- Einstellbare Upslope- und Downslope-Zeit
- E-Hand-Schweißen
- Einstellbarer Hotstartstrom und Hotstartzeit
- Einstellbares Arcforce
- E-Hand-Mittelwertpulsen
- Antistick-Funktion
- Einstellbare Gasvor- und Gasnachströmzeit
- Highlights
- Gasgekühlt oder optional wassergekühlt mit Kühlmodul cool41 U31
- Stromsparend durch hohen Wirkungsgrad und Standby-Funktion
- Anschlussmöglichkeit für Fernsteller und Funktionsbrenner
- Sehr gute Brennerkühlung und damit Kosteneinsparung bei Brennerverschleißteilen durch leistungsstarke Kreiselpumpe und 4 Liter Wassertank (Kühlmodul cool41 U31)
- Fahrwagen Trolly 35.2-2, Trolly 55-5 und Trolly 55-6 lieferbar
- Optional über LAN oder WiFi Gateway mit ewm Xnet-Software vernetzbar
- PC-Schnittstelle für Software PC300 XQ
| Einstellbereich Schweißstrom | 5 A - 300 A |
| Einschaltdauer 40 °C | 300 A / 35 % |
| 260 A / 60 % | |
| 210 A / 100 % | |
| Leerlaufspannung | 63 V |
| Netzspannung (ab Werk) | 3 x 400 V |
| Netztoleranzen (ab Werk) | -25 % bis +20 % |
| Netzfrequenz | 50 Hz / 60 Hz |
| Empf. Generatorleistung | 15.4 kVA |
| Wirkungsgrad | 88 % |
| Leistungsaufnahme Pi | 25 W |
| Schutzart | IP23 |
| Prüfzeichen | |
| EMV Klasse | A |
| Maße (L x B x H) | 539 mm x 210 mm x 415 mm |
| 21.2 inch x 8.3 inch x 16.3 inch | |
| Gewicht | 20.5 kg / 45.2 lbs |
| Normen | IEC 60974-1, -3, -10 CL.A |
Tetrix 300 Comfort TM
Modulares WIG-Schweißgerät, DC Flexibel erweiterbar mit Fahrwagen und Kühlmodul 5 A - 300 A
Tetrix 300 Smart TM
Modulares WIG-Schweißgerät, DC Flexibel erweiterbar mit Fahrwagen und Kühlmodul 5 A - 300 A

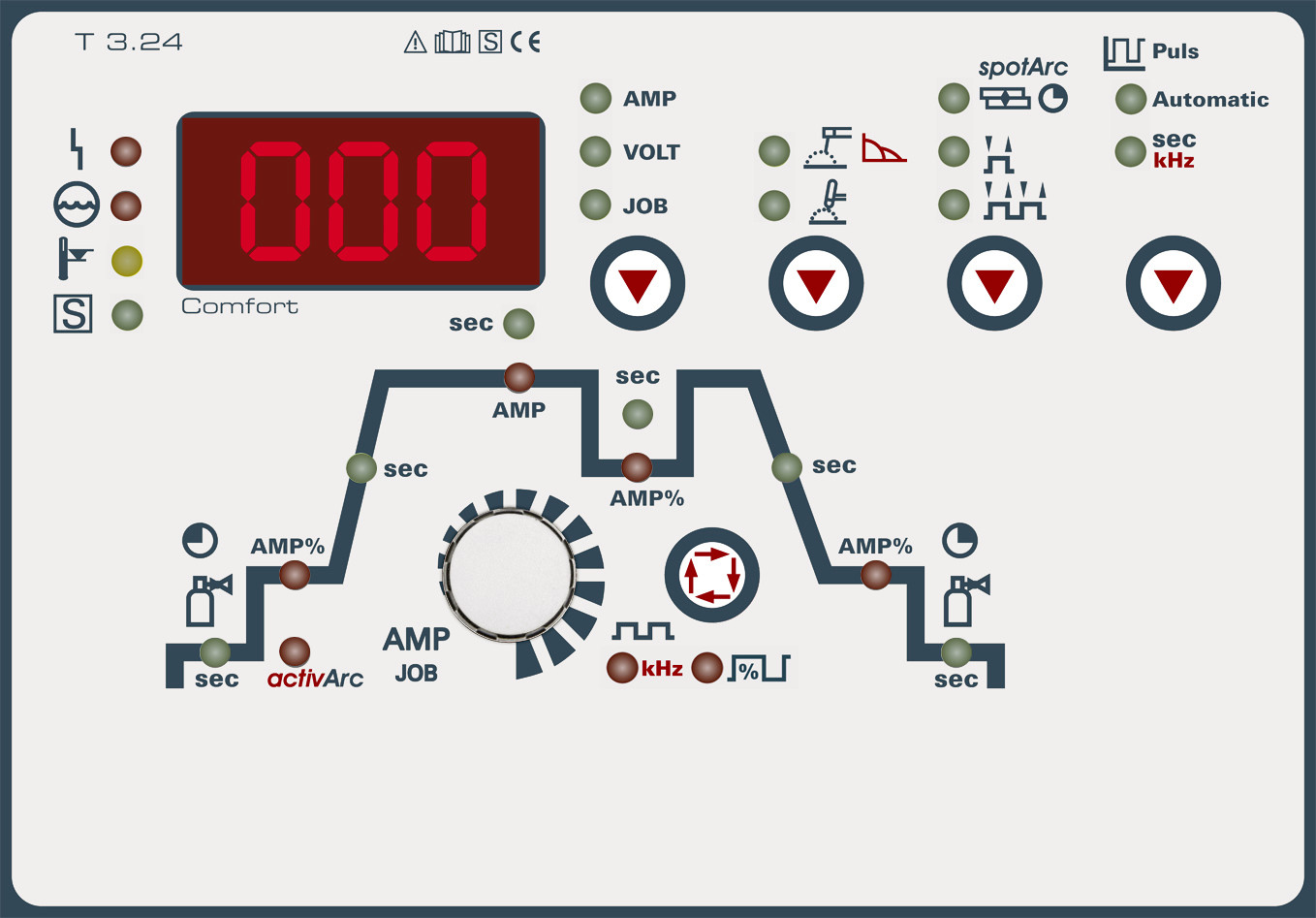

Steuerung Comfort

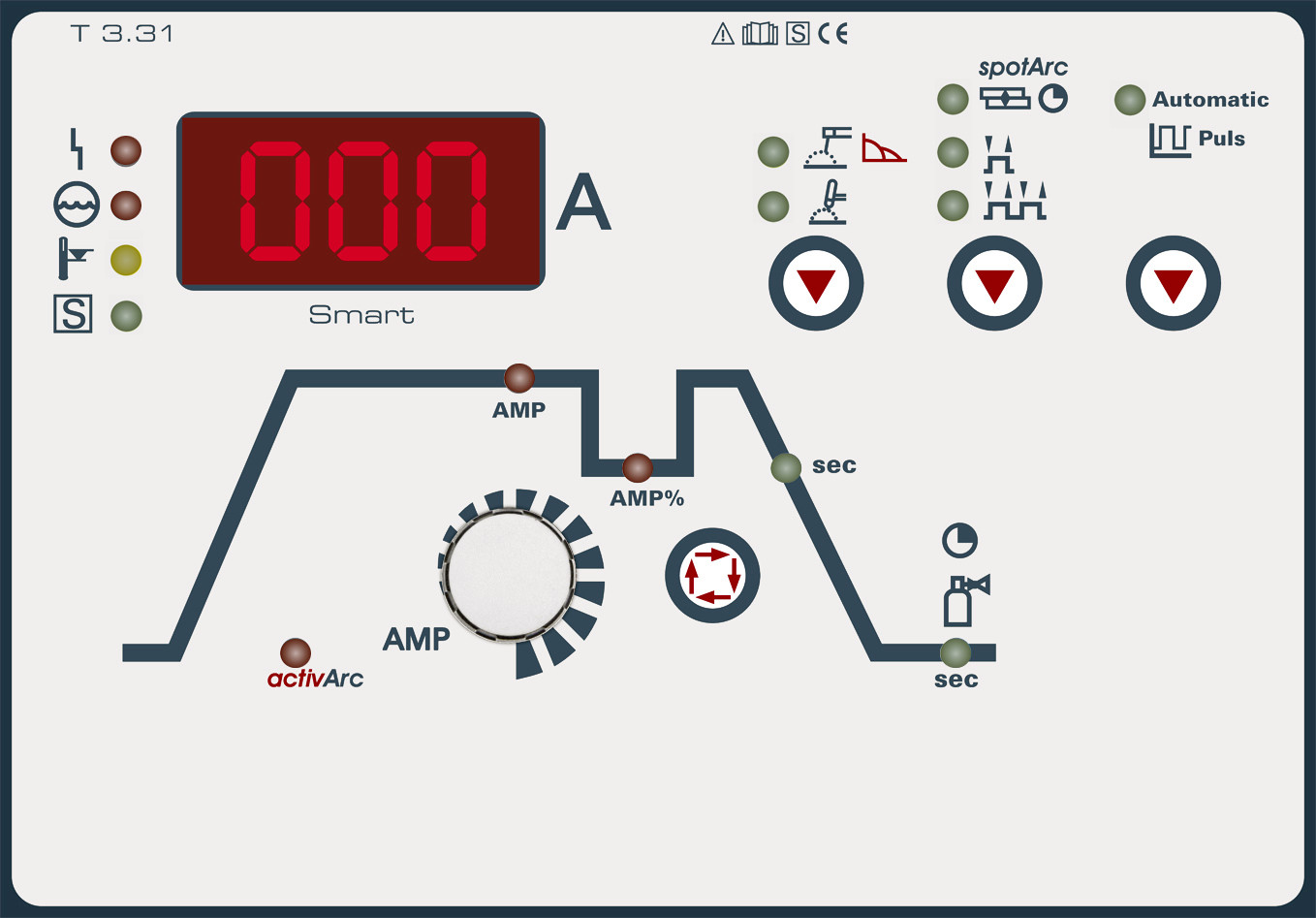

Steuerung Smart
- Alle Parameter über Benutzerführung einstellbar sowie 8 programmierbare JOBs
- Reproduzierbare Einstellung aller Schweißparameter durch digitale Anzeige
Schweißverfahren WIG activArc spotArc E-Hand Betriebsarten 2-Takt 4-Takt Zündmöglichkeiten HF Liftarc Pulsart Mittelwertpulsen kHz-Pulsen Parameter im Display Schweißstrom Schweißparameter Schweißspannung JOB-Nummer JOB-Anzahl 8 Funktionen Gasvorströmzeit Gasnachströmzeit Upslope/Downslope Start-, Schweiß-, Absenk- und Endstrom Pulszeit und Pulspausezeit kHz-Pulsen: Balance, Frequenz E-Hand-Funktionen Hotstart Arcforce Antistick Mittelwertpulsen
- Einknopfbedienung: Die wichtigsten WIG-Parameter im direkten Zugriff
- Reproduzierbare Einstellung aller Schweißparameter durch digitales Display
Schweißverfahren WIG activArc spotArc E-Hand Betriebsarten 2-Takt 4-Takt Zündmöglichkeiten HF Liftarc Pulsart Mittelwertpulsen Parameter im Display Schweißstrom Schweißparameter Funktionen Gasnachströmzeit Upslope/Downslope Absenkstrom Hauptstrom E-Hand-Funktionen Hotstart Arcforce Antistick Mittelwertpulsen
- Modulares WIG-DC-Inverterschweißgerät, gas- oder wassergekühlt
- WIG-Schweißen
- activArc – Präziser, fokussierter Lichtbogen mit reduzierter Wärmeeinbringung und tiefem Einbrand für beste Wurzelerfassung
- Elektronische HF-Zündung
- WIG-Liftarc-Schweißen
- Ohne Aufpreis ausgerüstet mit Kennlinien für EWM activArc und EWM spotArc
- WIG-Pulsautomatik mit automatischer Vorgabe der erforderlichen Pulsparameter
- WIG-Pulsen im Hz- und kHz-Bereich bis 15 kHz
- 100 freie Speicherplätze für wiederkehrende Schweißaufgaben (JOBs)
- 2-Takt-/4-Takt-Betrieb
- Über Brennertaster abrufbarer verminderter Zweitstrom
- Punktschweiß-/Heft-Funktion (spotArc / spotmatic)
- Einstellbare Upslope- und Downslope-Zeit
- E-Hand-Schweißen
- Einstellbarer Hotstartstrom und Hotstartzeit
- Einstellbares Arcforce
- E-Hand-Mittelwertpulsen
- Antistick-Funktion
- Einstellbare Gasvor- und Gasnachströmzeit
- Highlights
- Gasgekühlt oder optional wassergekühlt mit Kühlmodul cool 35 U31
- Sehr gute Brennerkühlung und damit Kosteneinsparung bei Brennerverschleißteilen durch leistungsstarke Kreiselpumpe und 4,5 Liter Wassertank (Kühlmodul cool35 U31)
- Stromsparend durch hohen Wirkungsgrad und Standby-Funktion
- Anschlussmöglichkeit für Fernsteller und Funktionsbrenner
- Fahrwagen Trolly 35.2-2 lieferbar
| Ausführung | Tetrix 300 |
| Einstellbereich Schweißstrom | 5 A - 300 A |
| Einschaltdauer 40 °C | 300 A / 60 % |
| 250 A / 100 % | |
| Leerlaufspannung | 98 V |
| Netzspannung (ab Werk) | 3 x 400 V |
| Netztoleranzen (ab Werk) | -25 % bis +20 % |
| Netzfrequenz | 50 Hz / 60 Hz |
| Empf. Generatorleistung | 11.2 kVA |
| Wirkungsgrad | 88 % |
| Schutzart | IP23 |
| Prüfzeichen | |
| EMV Klasse | A |
| Maße (L x B x H) | 536 mm x 231 mm x 382 mm |
| 21.1 inch x 9.1 inch x 15 inch | |
| Gewicht | 29 kg |
| Normen | IEC 60974-1, -3, -10 CL.A |
Tetrix 300 DC Smart 2.0 puls 5P TM
Modulares WIG-Schweißgerät, DC Flexibel erweiterbar mit Fahrwagen und Kühlmodul 5 A - 300 A
Tetrix 300 DC Smart 2.0 puls 8P TM
Modulares WIG-Schweißgerät, DC Flexibel erweiterbar mit Fahrwagen und Kühlmodul 5 A - 300 A
Steuerung Smart 2.0
- Einknopfbedienung
- Anwahl Schweißablauf und Einstellung der Parameter über Click-Wheel, oder klassisch über Ablauftasten (Vor/Zurück)
- Expertmenü für erweiterte Einstellungen der Schweißparameter
- Einstellung der Schweißablaufparameter
- Start-, Schweiß-, Absenk- und Endstrom
- Upslope-/Downslope-Zeit
- Gasvor- und Gasnachströmzeit
- Elektrodendurchmesser
- Einstellung der Schweißablaufparameter mit LED-Benutzerführung
- Start-, Schweiß-, Absenk- und Endstrom
- Pulszeit und Pulspausezeit mit entsprechenden Slope-Zeiten
- Upslope-/Downslope-Zeit
- Gasvor- und Gasnachströmzeit
- Elektrodendurchmesser
Schweißverfahren WIG activArc spotArc spotmatic E-Hand Betriebsarten 2-Takt 4-Takt Zündmöglichkeiten HF Liftarc Pulsart Mittelwertpulsen Parameter im Display Schweißstrom Schweißspannung Schweißparameter Schweißleistung Funktionen Gasvor- und Gasnachströmzeit Upslope-/Downslope-Zeit Start-, Schweiß-, Absenk- und Endstrom Puls- und Pausestrom Elektrodendurchmesser Puls-Frequenz und -Balance E-Hand-Funktionen Hotstart Arcforce Antistick Mittelwertpulsen
- Modulares WIG-DC-Inverterschweißgerät, gas- oder wassergekühlt
- WIG-Schweißen
- activArc – Präziser, fokussierter Lichtbogen mit reduzierter Wärmeeinbringung und tiefem Einbrand für beste Wurzelerfassung
- Elektronische HF-Zündung
- WIG-Liftarc-Schweißen
- Ohne Aufpreis ausgerüstet mit Kennlinien für EWM activArc und EWM spotArc
- WIG-Mittelwertpulsen, der vorgegebene Schweißstrom wird immer eingehalten, daher besonders geeignet zum Schweißen nach Schweißanweisungen
- Einstellbare Puls Frequenz und Balance
- 2-Takt-/4-Takt-Betrieb
- Über Brennertaster abrufbarer verminderter Zweitstrom
- Punktschweiß-/Heft-Funktion (spotArc / spotmatic)
- Einstellbare Upslope- und Downslope-Zeit
- E-Hand-SchweiÃen
- Einstellbarer Hotstartstrom und Hotstartzeit
- Einstellbares Arcforce
- E-Hand-Mittelwertpulsen
- Antistick-Funktion
- Einstellbare Gasvor- und Gasnachströmzeit
- Highlights
- Gasgekühlt oder optional wassergekühlt mit Kühlmodul cool40 U31
- Stromsparend durch hohen Wirkungsgrad und Standby-Funktion
- Anschlussmöglichkeit für Fernsteller und Funktionsbrenner
- Sehr gute Brennerkühlung und damit Kosteneinsparung bei Brennerverschleißteilen durch leistungsstarke Kreiselpumpe und 4 Liter Wassertank (Kühlmodul cool41 U31)
- Fahrwagen Trolly 35.2-2, Trolly 55-5 und Trolly 55-6 lieferbar
- Optional über LAN oder WiFi Gateway mit ewm Xnet-Software vernetzbar
- PC-Schnittstelle für Software PC300 XQ
| Ausführung | Tetrix 300 DC Smart 2.0 puls 8P TM |
| Einstellbereich Schweißstrom | 5 A - 300 A |
| Einschaltdauer 40 °C | 300 A / 35 % |
| 260 A / 60 % | |
| 210 A / 100 % | |
| Leerlaufspannung | 63 V |
| Netzspannung (ab Werk) | 3 x 400 V |
| Netztoleranzen (ab Werk) | -25 % bis +20 % |
| Netzfrequenz | 50 Hz / 60 Hz |
| Empf. Generatorleistung | 15.4 kVA |
| Wirkungsgrad | 88 % |
| Schutzart | IP23 |
| Prüfzeichen | |
| EMV Klasse | A |
| Maße (L x B x H) | 539 mm x 210 mm x 415 mm |
| 21.2 inch x 8.3 inch x 16.3 inch | |
| Gewicht | 20.5 kg / 45.2 lbs |
| Normen | IEC 60974-1, -3, -10 CL.A |
